La precisión en la fabricación de núcleos de arena dicta la exactitud dimensional y el acabado superficial de las piezas fundidas finales. Cuando una instalación experimenta una densidad del núcleo inconsistente, un consumo excesivo de resina o un curado incompleto, los operadores suelen asumir la culpa. Sin embargo, estos problemas rara vez se deben a errores humanos. Son síntomas de componentes de máquinas degradados, mal especificados u obsoletos que fallan bajo el estrés de la producción continua.

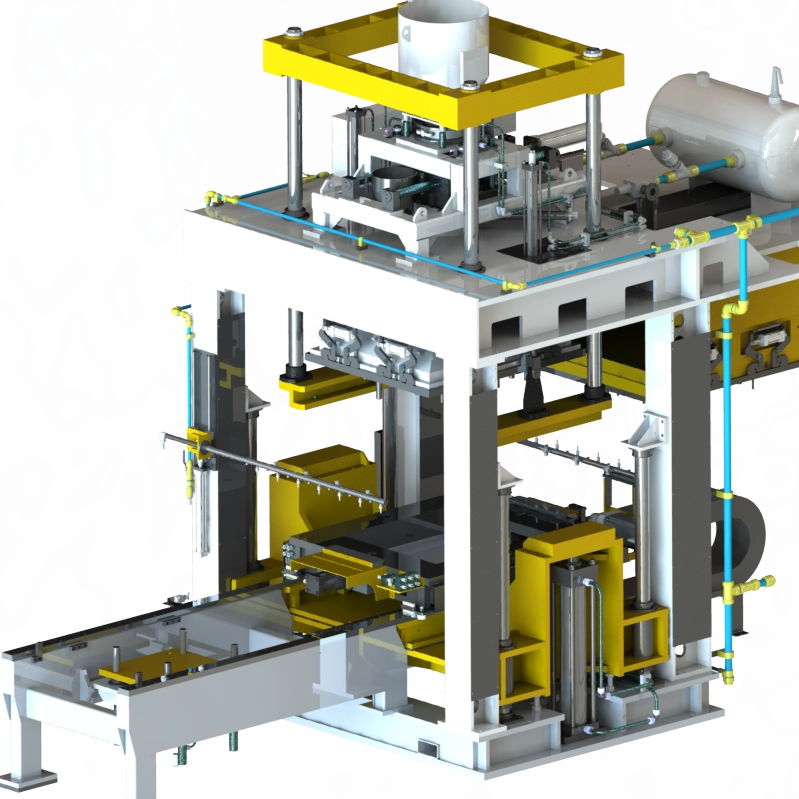

Comprender la anatomía exacta de un Cold Box Core Shooter le ayuda a diagnosticar con precisión los cuellos de botella en la producción. Al evaluar la condición mecánica de cada subsistema, los ingenieros de fundición toman decisiones informadas con respecto a los programas de mantenimiento y el reemplazo de componentes. Reconocer cómo interactúan las piezas individuales permite a los equipos evaluar eficazmente las opciones OEM frente a las del mercado de repuestos y justificar los gastos de capital para actualizaciones específicas o soluciones diseñadas a medida que resuelvan permanentemente los defectos de calidad recurrentes.
Integridad del cabezal de disparo: El conjunto del cabezal de disparo y la placa de soplado son las variables más críticas para lograr una compactación uniforme de la arena y prevenir defectos en el núcleo, especialmente en geometrías de núcleo complejas.
Eficiencia de generación de gas: el control de precisión en el generador de gas y el sistema de purga impacta directamente los tiempos de curado, el consumo de amina/catalizador y el cumplimiento ambiental, eliminando el riesgo de un curado incompleto.
Economía de piezas de desgaste: la evaluación proactiva de piezas de alta abrasión (boquillas, válvulas de descarga, depósitos de arena) reduce el tiempo de inactividad no planificado y reduce los gastos operativos generales.
Automatización y personalización: modernizar sistemas mecánicos heredados con PLC modernos, o invertir en herramientas diseñadas a medida, ofrece una vía de alto retorno de la inversión para transformar la producción de fundición sin reemplazar toda la máquina.
Mapear el ciclo de vida de un núcleo de arena dentro de la máquina revela una secuencia altamente sincronizada de eventos mecánicos y químicos. Cada componente de esta cadena debe ejecutar su función con precisión y fuerza para mantener una producción continua. La secuencia operativa estándar sigue estas distintas fases:
Entrada y preparación: una mezcla precisa de arena de sílice, resina y catalizador ingresa al área de preparación desde el mezclador superior.
Fluidización e inyección: la máquina fluidiza e inyecta esta mezcla a alta presión en una cavidad cerrada de la caja central.
Curado químico: un generador de gas introduce un catalizador vaporizado para curar el aglutinante, endureciendo la arena hasta alcanzar su forma final.
Purga y Expulsión: La máquina purga los gases residuales a través de un sistema de escape y expulsa el núcleo terminado para su manipulación.
Las configuraciones de la máquina dictan requisitos de componentes específicos y perfiles de desgaste. Los tiradores de núcleos semiautomáticos dependen de la intervención manual para la carga y descarga de las cajas de núcleos. Sus enclavamientos de seguridad, mecanismos de sujeción manual y rieles deslizantes experimentan un alto desgaste físico debido a la interacción constante del operador. Los sistemas completamente automáticos funcionan continuamente, lo que ejerce una enorme presión sobre las válvulas neumáticas, los interruptores de límite y los pasadores de expulsión automatizados. El ciclo de trabajo continuo de las máquinas automáticas acelera la degradación de los sellos internos y las boquillas. Necesita programas de mantenimiento predictivo rigurosos para que sigan funcionando de manera eficiente.
Un sistema de alto rendimiento cumple estrictos criterios de éxito en todas las fases operativas. Los mínimos puentes de arena en la tolva garantizan un flujo de material ininterrumpido. La dosificación volumétrica exacta evita el desperdicio de material y mantiene pesos centrales consistentes. La dispersión óptima del gas garantiza una resistencia a la tracción uniforme en todo el núcleo. La sujeción rígida evita la distorsión dimensional durante la fase de inyección a alta presión.
Para evaluar y mantener eficazmente estas máquinas, dividimos la arquitectura en cuatro zonas operativas distintas:
Preparación y entrega de arena
Mecanismo de disparo
Curado y control de gases
Herramientas y automatización
La tolva de mezcla sirve como entorno principal de recepción y preparación para la mezcla preparada de arena de sílice, resina y catalizador. Su función principal es mantener la fluidez de la mezcla evitando al mismo tiempo el curado prematuro o la separación del aglutinante de los granos de arena. La tolva debe contener suficiente volumen para suministrar ciclos de disparo continuos sin que la pesada mezcla de arena se compacte por su propio peso.
Las variaciones de diseño en la tolva impactan directamente la dinámica del flujo de material. Los diseños cónicos son estándar pero frecuentemente sufren de agujeros de rata. Esto sucede cuando la arena se adhiere a las paredes en ángulo y solo la columna central fluye hacia abajo, dejando material estancado en los lados que eventualmente se cura y endurece. Los diseños cilíndricos con fondos agitados o ángulos de descarga más pronunciados proporcionan un flujo másico más consistente. Garantizan que la cámara de disparo reciba un volumen uniforme de arena para cada ciclo.
La evaluación del rendimiento de la tolva requiere inspeccionar las superficies internas. La mezcla de arena de sílice es muy abrasiva y químicamente pegajosa. Las paredes de acero desnudas se degradan rápidamente, lo que provoca graves puentes de arena e interrupciones del flujo. La aplicación de revestimientos internos, como teflón o polietileno de peso molecular ultraalto (UHMW), en todas las partes en contacto con la mezcla reduce el coeficiente de fricción. Estos recubrimientos evitan la adhesión, facilitan la transferencia suave del material y protegen el acero subyacente de la rápida abrasión.
El control de la caída de la mezcla de arena desde la tolva a la cámara de disparo se basa en válvulas de descarga robustas. Las válvulas de mariposa utilizan un disco giratorio para abrir y cerrar la ruta del flujo. Ofrecen un accionamiento rápido pero exponen los bordes del disco a una abrasión constante. Las válvulas de manguito utilizan una funda de goma flexible que se comprime para detener el flujo. Proporcionan un camino completamente libre de obstáculos cuando están abiertos, pero requieren reemplazos frecuentes de las mangas. Las puertas corredizas funcionan colocando una placa de acero a través de la abertura. Esto corta eficazmente la columna de arena, pero se atasca fácilmente si los granos de arena se infiltran en los carriles guía.
La naturaleza abrasiva de la arena de sílice presenta graves riesgos de desgaste y mantenimiento para todos los componentes de control de flujo. A medida que la arena pasa por los sellos de las válvulas, actúa como papel de lija. Erosiona lentamente las tolerancias necesarias para mantener un sello hermético. Cuando las válvulas de descarga no logran sellar completamente, el ciclo de disparo posterior fuerza al aire comprimido a regresar a la tolva. Esto provoca fugas de presión y una débil compactación del núcleo. El uso de placas de acero endurecido o cuerpos de válvula revestidos de poliuretano extiende la vida útil de los componentes y mantiene la integridad de la presión de la secuencia de disparo.
El mantenimiento de rutina de las válvulas de descarga debe incluir:
Inspecciones visuales semanales de los manguitos de goma en las válvulas de manguito para detectar signos de agrietamiento o adelgazamiento.
Calibración mensual de los actuadores neumáticos que accionan las cancelas correderas para asegurar el cierre total.
Reemplazo trimestral de los sellos perimetrales de las válvulas de mariposa para evitar el Blow-by.
El cabezal de disparo es el corazón mecánico de la máquina. Su función principal es presurizar instantáneamente la mezcla de arena por etapas e inyectarla en la cavidad de la herramienta. Cuando se abre la válvula de disparo, un volumen masivo de aire comprimido fluidifica la arena, llevándola a través de la placa de soplado hasta la caja de núcleos. La velocidad y uniformidad de esta presurización dictan la energía cinética transferida a los granos de arena.
La capacidad del volumen del cabezal de disparo y los tiempos de respuesta de la válvula de escape influyen directamente en la densidad del núcleo y la integridad estructural. Si el volumen del cabezal es demasiado pequeño para la caja de núcleos, la arena no se compactará bien. Esto da como resultado núcleos blandos que se desmoronan durante la manipulación. Por el contrario, las válvulas de escape deben ventilar la presión residual inmediatamente después de que se llena la cavidad. Las válvulas de escape lentas dejan la caja de núcleos presurizada durante demasiado tiempo, forzando la entrada de arena en las líneas de separación y creando rebabas.
Los operadores deben equilibrar las compensaciones conceptuales entre la presión de disparo y el desgaste del equipo. Una alta presión de disparo, normalmente entre 3 y 6 bar, logra una compactación superior. Lo necesita para introducir arena en nervaduras profundas y geometrías complejas. Sin embargo, una presión excesiva acelera el desgaste de las superficies de la caja de núcleos y aumenta el riesgo de que se escape arena en las líneas de separación. La optimización del cabezal de disparo implica ajustar la presión al mínimo exacto requerido para una compactación completa, preservando así la vida útil de la herramienta.
Las placas de soplado sirven como interfaz entre el cabezal de disparo y la caja de núcleos. Las especificaciones técnicas para las placas de soplado requieren un patrón de orificios exacto y una alineación precisa de las boquillas para que coincidan con los puertos de inyección de las herramientas. La placa debe resistir la inmensa fuerza descendente del sistema de sujeción y al mismo tiempo resistir la explosión abrasiva de arena fluidizada.
Las placas de soplado diseñadas a medida y las configuraciones de boquillas especializadas resuelven desafíos técnicos específicos al fabricar núcleos altamente complejos. La colocación uniforme estándar de las boquillas a menudo no logra llenar secciones intrincadas. Al asignar boquillas más grandes a secciones de núcleo gruesas y boquillas más pequeñas dirigidas a áreas delgadas o restringidas, los ingenieros controlan la velocidad del flujo de arena y evitan huecos en el producto final.
La selección del material para las boquillas de inyección determina su vida útil operativa y su capacidad de sellado.
Material de la boquilla | Resistencia al desgaste | Capacidad de sellado | Mejor aplicación |
|---|---|---|---|
Acero estándar | Moderado | Pobre (Rígido) | Núcleos básicos de gran volumen con líneas de separación planas. |
Aleación endurecida | Excelente | Pobre (Rígido) | Mezclas de arena altamente abrasivas, tiradas de producción largas. |
Poliuretano/con punta de goma | Bajo a moderado | Excelente (flexible) | Herramientas complejas que requieren un sello de presión perfecto para evitar fugas. |
Las realidades de la implementación del mantenimiento de las boquillas tienen un gran impacto en la economía de la producción. El funcionamiento de boquillas desgastadas provoca una mala definición de los bordes de los núcleos, puntos blandos localizados y un aumento significativo de las tasas de desechos. Establecer una frecuencia de reemplazo estricta basada en el recuento de ciclos en lugar de fallas visuales evita estas caídas de calidad y mantiene una producción de fundición constante.
El proceso de curado en caja fría se basa en el manejo químico preciso de un catalizador, típicamente un gas amina o dióxido de azufre (SO2). La unidad generadora de gas recibe el catalizador líquido, lo vaporiza por completo y lo dosifica en la caja de núcleos. El catalizador líquido debe calentarse y mezclarse con un gas portador, generalmente aire comprimido o nitrógeno, para crear un vapor uniforme que penetre en la matriz de arena compactada.
La evaluación de los generadores de gas requiere evaluar su capacidad para entregar volúmenes de catalizador precisos y repetibles mientras se mantienen temperaturas de vaporización constantes. Si la temperatura baja, el catalizador permanece en un estado de gota líquida. Estas gotas causan un curado excesivo localizado, dejando pesados depósitos de resina en las herramientas, mientras que otras áreas del núcleo permanecen débiles y sin curar.
La tecnología avanzada de dispersión de gas resuelve el desafío técnico común del curado incompleto en secciones centrales intrincadas. Al utilizar válvulas proporcionales y controladores de flujo másico, los generadores modernos ajustan dinámicamente la concentración de gas durante el ciclo de curado. Esto asegura que el vapor llegue a los huecos más profundos de la caja de núcleos antes de que el gas portador se canalice a través del camino de menor resistencia.
Un generador de gas eficiente actúa como factor principal que influye en el valor de toda la fundición. Las aminas y los catalizadores especializados son consumibles caros. Al optimizar el proceso de vaporización y dosificación, un generador de alto rendimiento reduce drásticamente el consumo de catalizador. Elimina el riesgo ambiental de sobregasificación y acorta el tiempo total del ciclo acelerando la fase de curado.
Después de la inyección de gas, la máquina inicia un ciclo de purga de aire caliente. La mecánica del proceso implica forzar aire calentado a baja presión y un gran volumen a través de las mismas boquillas de la placa de soplado. Esta purga empuja el catalizador activo completamente a través de la matriz de arena, asegurando una reacción química completa con la resina, y luego evacua todos los gases residuales de la caja de núcleos. El aire de purga normalmente se calienta entre 80 °C y 100 °C para evitar que la amina vaporizada se condense nuevamente en un líquido dentro de las herramientas.
El sistema de escape funciona como un componente ambiental y de seguridad esencial. El gas amina que no reacciona es altamente tóxico y corrosivo. Los tubos de escape capturan los gases purgados y los dirigen a un sistema de lavado de ácido. El depurador neutraliza los productos químicos antes de liberarlos a la atmósfera. Mantener tuberías a prueba de fugas y resistentes a la corrosión protege a los operadores de la exposición y garantiza que la instalación cumpla con estrictos estándares ambientales.
El marco base proporciona la base estructural para todo el Cold Box Core Shooter . Los requisitos estructurales exigen una construcción de acero pesado de alta rigidez capaz de absorber la intensa energía cinética generada durante el proceso de disparo. Si el marco se flexiona incluso una fracción de milímetro bajo presión, la caja de núcleos se separa, lo que resulta en núcleos de desecho y daños al equipo.
Las tuberías hidráulicas y neumáticas forman el sistema nervioso de la máquina. Las mangueras de alta presión, los colectores de acero y los accesorios de alta resistencia mantienen la sincronización exacta de la máquina y la seguridad operativa. Una pérdida repentina de presión hidráulica debido a un accesorio roto durante el ciclo de disparo provoca una falla catastrófica en las herramientas. Es obligatoria la inspección periódica de estas tuberías para detectar desgaste, degradación por calor y ruta segura.
Los mecanismos de sujeción aseguran las mitades de la caja de núcleos juntas durante el disparo a alta presión. Los cilindros hidráulicos ofrecen una fuerza de sujeción enorme e inflexible. Esto los hace ideales para herramientas grandes o complejas que requieren rigidez absoluta. Los cilindros neumáticos proporcionan velocidades de actuación más rápidas para cajas de núcleos más pequeñas, pero se comprimen ligeramente bajo presiones de disparo extremas. Es vital contar con una fuerza de sujeción suficiente. Una presión inadecuada permite que la mezcla de arena fuerce las herramientas a separarse, generando rebabas que requieren un costoso rectificado manual para eliminarlas.
La integración de herramientas define cómo la máquina interactúa con la caja de núcleos. Los platos de la máquina deben adaptarse a diseños de fundición personalizados, utilizando rejillas de montaje estandarizadas o sistemas magnéticos de cambio rápido. La alineación precisa entre la placa de soplado de la máquina y los puertos de entrada de la caja de núcleos garantiza una transferencia de arena suave sin turbulencias ni pérdida de presión.
Es igualmente importante una ventilación adecuada dentro de la caja de núcleos. Los respiraderos permiten que el gas portador y el aire desplazado escapen mientras atrapan los granos de arena. Los respiraderos obstruidos crean contrapresión, lo que impide que la arena llene la cavidad y provoque núcleos blandos e inutilizables. Los operadores deben inspeccionar y limpiar estos respiraderos con regularidad.
Una vez curado el núcleo, los sistemas de expulsión lo retiran de forma segura del herramental. Pasadores eyectores mecánicos o neumáticos empujan el núcleo fuera de la cavidad. Estos pasadores deben actuar simultáneamente y con fuerza equilibrada. La presión de eyección desigual hace que el núcleo de arena rígido se fracture o sufra una distorsión dimensional, haciéndolo inútil para el proceso de fundición final.
La modernización de los equipos de fundición ha impulsado un cambio completo de paneles lógicos de relés obsoletos a controladores lógicos programables (PLC) avanzados combinados con pantallas táctiles HMI intuitivas. Los PLC modernos procesan miles de entradas por segundo. Permiten ajustes de microsegundos en la sincronización de válvulas, la regulación de presión y los enclavamientos de seguridad. Este control digital elimina el retraso mecánico asociado con los sistemas eléctricos más antiguos.
La integración de sensores proporciona la retroalimentación de circuito cerrado necesaria para la fabricación de precisión. Los transductores de presión monitorean la fuerza exacta dentro del cabezal de disparo. Los finales de carrera verifican la posición absoluta de los cilindros de sujeción. Los sensores de temperatura garantizan que el generador de gas mantenga un calor de vaporización óptimo. Si algún sensor detecta una desviación de los parámetros programados, el PLC detiene el ciclo antes de que se produzca un núcleo defectuoso.
Evaluar la escalabilidad de estos sistemas de control implica evaluar su conectividad. Los PLC modernos se integran fácilmente en sistemas de ejecución de fabricación (MES) más amplios. Esta integración permite a los gerentes de fundición rastrear datos en tiempo real, monitorear las desviaciones del tiempo de ciclo, integrarse con software de simulación de fundición e implementar programas de mantenimiento predictivos basados en ciclos reales de la máquina en lugar de estimaciones de calendario.
El diagnóstico de fallas de piezas requiere un marco estructurado basado en métricas de desempeño-resultado. Al analizar defectos centrales específicos, los equipos de mantenimiento rastrean el problema hasta el componente defectuoso. Por ejemplo, los núcleos consistentemente blandos generalmente indican una baja presión de disparo causada por válvulas de escape desgastadas o un sello del cabezal de disparo degradado. La presencia de rebabas a lo largo de las líneas de separación indica directamente una fuerza de sujeción insuficiente o un marco de base flexible. La arena localizada sin curar indica una mala dispersión del gas, lo que requiere una inspección del generador de gas y de las tuberías de purga.
Al solucionar problemas de rendimiento de la máquina, siga esta secuencia de diagnóstico:
Identifique el defecto: aísle si el problema es dimensional (flash, deformación) o estructural (puntos blandos, desmoronamiento).
Verifique el suministro neumático: Verifique que la línea aérea principal proporcione una presión constante sin caídas durante el ciclo de disparo.
Inspeccionar los sellos: Examine las juntas tóricas de la placa de soplado y los manguitos de la válvula de descarga en busca de desgaste abrasivo.
Verifique el flujo del catalizador: asegúrese de que el generador de gas mantenga la temperatura de vaporización correcta y que los controladores de flujo másico registren la dosis adecuada.
Al reemplazar componentes, las fundiciones deben sopesar objetivamente sus opciones de abastecimiento. La siguiente tabla describe las ventajas comparativas de las piezas OEM, posventa y personalizadas:
Estrategia de abastecimiento de piezas | Ventajas principales | Escenarios de aplicación ideales | Consideraciones de implementación |
|---|---|---|---|
Componentes OEM | Tolerancias garantizadas, ajuste exacto, preserva la garantía de la máquina y vida útil predecible. | Sistemas de control (PLC, sensores), colectores hidráulicos de alta presión, generadores de gas. | Mayor precio de compra inicial; Puede tener plazos de entrega más largos dependiendo de la ubicación del fabricante. |
Piezas de desgaste del mercado de accesorios | Dimensiones estándar, rentables y fácilmente disponibles. | Consumibles de alta rotación como boquillas de acero estándar, manguitos de válvula de manguito de caucho y sellos básicos. | Control de calidad variable; requiere una inspección de entrada rigurosa para garantizar la precisión dimensional. |
Piezas diseñadas a medida | Resuelve problemas de geometría específicos, optimiza el flujo de arena y reduce los desechos en trabajos difíciles. | Placas de soplado especializadas, conjuntos de boquillas dirigidas, cargadores de arena modificados para resinas únicas. | Alto costo de ingeniería inicial; requiere una estrecha colaboración con los diseñadores de herramientas y simulación de flujo. |
Las revisiones importantes de componentes conllevan riesgos de implementación inherentes. Reemplazar un generador de gas o actualizar un panel PLC requiere un tiempo de inactividad significativo de la máquina. Para mitigar estos riesgos, las fundiciones deben planificar estrategias de actualización gradual durante las paradas de mantenimiento programadas. El preensamblaje y las pruebas en banco de placas de soplado personalizadas o colectores neumáticos antes de desconectar la máquina garantizan un rápido retorno a la capacidad de producción total.
Realice una auditoría integral de la máquina centrándose en los patrones de desgaste de las placas de soplado, boquillas y válvulas de descarga para establecer una base para los reemplazos.
Registre las desviaciones del tiempo de ciclo y las caídas de presión diariamente para identificar sellos hidráulicos o neumáticos defectuosos antes de que causen un tiempo de inactividad catastrófico.
Calibre el generador de gas y los sistemas de purga mensualmente para evitar el arrastre de catalizador líquido y reducir el costoso consumo de productos químicos.
Consulte con ingenieros de herramientas para especificar placas de soplado personalizadas y boquillas dirigidas para cajas de núcleos que actualmente experimentan altas tasas de desperdicio.
R: El cabezal de disparo presuriza la mezcla de arena y resina mediante una ráfaga de aire comprimido de gran volumen. Fluidifica la arena y la inyecta a través de la placa de soplado en la caja de núcleos, proporcionando la energía cinética necesaria para compactar densamente la arena en geometrías de herramientas complejas.
R: La frecuencia de reemplazo depende completamente del número de ciclos y de la abrasividad de la mezcla de arena. Las boquillas de acero estándar requieren reemplazo cada pocas semanas en entornos de alta producción, mientras que las aleaciones endurecidas duran más. Reemplácelos inmediatamente cuando el desgaste interno altere el flujo de arena o cause una mala definición de los bordes de los núcleos.
R: El curado incompleto generalmente es causado por una mala dispersión del gas, bajas temperaturas de vaporización en el generador de gas o una presión de purga inadecuada. Si el catalizador permanece en estado líquido o el gas portador se canaliza a través del camino de menor resistencia, las secciones del núcleo profundas o intrincadas no se endurecerán.
R: El acero endurecido o las aleaciones especializadas son mejores para resistir la abrasión severa de la arena de sílice. A menudo se utilizan boquillas con punta de poliuretano o goma porque crean un sello superior a prueba de fugas contra la caja de núcleos, aunque se degradan más rápido por la exposición química a los gases de curado.
R: Un generador de gas altamente eficiente vaporiza completamente el catalizador y lo dosifica con precisión. Esto garantiza una resistencia uniforme del núcleo, evita la acumulación de resina pegajosa en las herramientas, reduce drásticamente el consumo de costosos gases de amina y acorta el tiempo general del ciclo de producción.
R: Sí. La modernización de máquinas heredadas con PLC modernos y pantallas táctiles HMI es una actualización común y muy eficaz. Reemplaza relés mecánicos poco confiables con controles digitales, lo que permite una integración precisa de sensores, una mejor regulación de la presión y un monitoreo del ciclo en tiempo real sin comprar una máquina completamente nueva.
R: La inyección de arena a alta presión genera una enorme energía cinética que intenta separar las mitades de la caja del núcleo. Una fuerza de sujeción hidráulica o neumática suficiente mantiene las herramientas completamente cerradas. Una sujeción inadecuada permite que la arena escape de la cavidad, creando rebabas que arruinan el núcleo.
