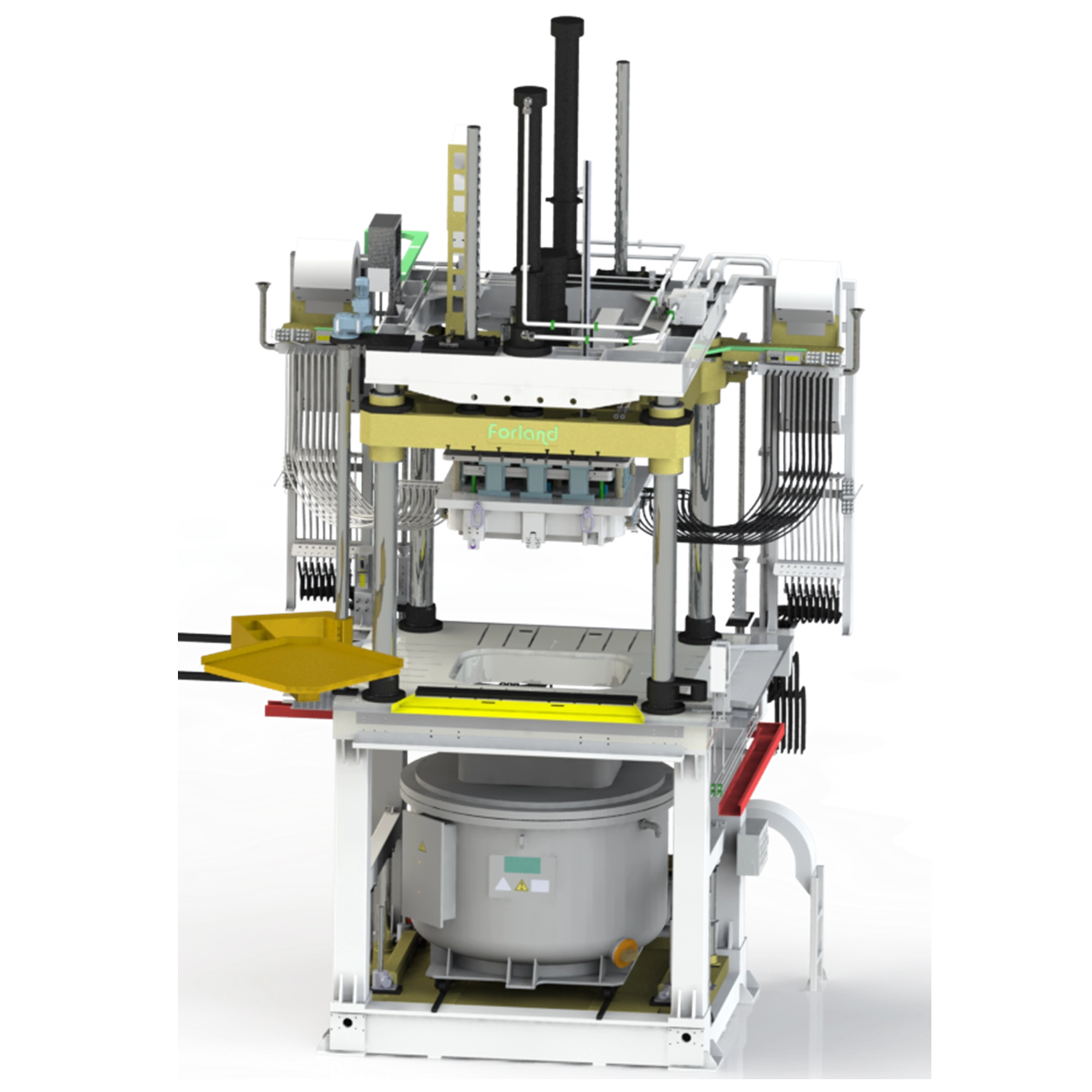

La fabricación de piezas metálicas en gran volumen requiere un equilibrio estricto entre precisión dimensional, velocidad del ciclo y repetibilidad de la unidad. Seleccionar el método de fundición incorrecto o configurar mal una configuración de fabricación conduce a un desgaste excesivo de las herramientas, tasas de porosidad inaceptables y una economía unitaria comprometida. Comprender la mecánica exacta, los requisitos de equipo y las limitaciones de materiales de una línea de producción de fundición a presión moderna , más comúnmente conocida en la industria como fundición a presión de alta presión (HPDC), determina si este proceso se alinea con su volumen de producción y sus requisitos estructurales. Analizaremos los componentes principales, las diferencias operativas y las limitaciones de diseño necesarias para implementar con éxito la fundición de metales a alta presión en la fábrica.
El volumen dicta la viabilidad: el alto gasto de capital inicial (CapEx) para los moldes de acero endurecido requiere altos volúmenes de producción (normalmente más de 10 000 unidades) para lograr un retorno de la inversión competitivo.
El material dicta la maquinaria: la elección entre aluminio, zinc y magnesio determina estrictamente si se requiere una línea de producción con cámara caliente o cámara fría.
La mitigación de defectos es sistémica: gestionar la porosidad y las rebabas requiere un control preciso sobre la presión de inyección, las velocidades de enfriamiento y el recorte automatizado dentro de la línea de producción.
La automatización impulsa la escalabilidad: la fundición a presión moderna depende en gran medida de la robótica para el cucharón, la extracción y la lubricación de las matrices para mantener tiempos de ciclo constantes y reducir la variación térmica.
Las operaciones de fundición a alta presión comienzan en la plataforma de fundición. Los lingotes de metal en bruto y la chatarra reciclada se transforman en estado fundido dentro de los hornos industriales. Las especificaciones del horno varían según la aleación, pero los operadores deben mantener una viscosidad óptima en todo momento. Si el metal se enfría demasiado, se solidifica prematuramente en el molde y provoca cierres en frío. Si se calienta demasiado, acelera el desgaste de la matriz y aumenta el riesgo de atrapamiento de gas.
Los hornos de fusión centrales alimentan hornos de mantenimiento más pequeños ubicados directamente en la celda de fundición. Antes de que el metal fundido llegue al mecanismo de inyección, los operadores ejecutan rigurosos procedimientos de fundente y desgasificación. Los agentes fundentes separan las impurezas y llevan la escoria a la superficie para su eliminación manual o automática. Para aleaciones como el aluminio, la desgasificación rotativa introduce gas argón o nitrógeno para eliminar el hidrógeno disuelto. Saltarse la preparación del material garantiza defectos estructurales en el componente fundido final.
La característica definitoria de este proceso de fabricación es la presión extrema que se utiliza para forzar el metal fundido a entrar en la cavidad de un molde de acero. Las presiones oscilan entre 1.500 y 25.000 psi. Esta inyección de alta velocidad garantiza que el metal llene completamente geometrías intrincadas y secciones de pared delgadas antes de que comience la solidificación.
Los índices de tonelaje de la máquina dictan las capacidades físicas de la prensa. Esta clasificación, que va desde máquinas de 400 toneladas para componentes pequeños hasta prensas masivas de más de 4000 toneladas utilizadas en megafundición de automóviles, se refiere a la fuerza de sujeción aplicada para mantener las mitades del troquel cerradas durante la inyección. Si la presión de inyección excede la fuerza de sujeción, la matriz se abre. Esto provoca graves riesgos de seguridad y excesiva rebaba en la pieza.
El control de la velocidad de disparo se basa en un sistema hidráulico altamente calibrado. El perfil de inyección sigue generalmente tres fases distintas:
Fase de aproximación lenta: el émbolo pasa lentamente por el orificio de vertido para empujar el metal hacia el sistema de canales sin atrapar aire ambiental.
Fase de llenado rápido: el acumulador hidráulico se dispara y empuja el émbolo a alta velocidad para llenar la cavidad en milisegundos antes de que el metal se congele.
Fase de intensificación: la máquina aplica presión hidráulica máxima al final de la carrera para alimentar metal adicional a la cavidad a medida que la pieza se contrae durante el enfriamiento.
Una vez que la cavidad se llena, la gestión térmica dicta el tiempo del ciclo. Los troqueles cuentan con complejos canales de refrigeración internos por los que circula agua o aceites térmicos especializados. Esto extrae el calor de forma rápida y uniforme. El enfriamiento desigual provoca piezas deformadas, tensión interna y porosidad por contracción localizada. Los equipos de mantenimiento deben descalcificar periódicamente estas líneas de enfriamiento para mantener caudales adecuados.
Después de la solidificación, la máquina se abre. Los sistemas de expulsión automatizados empujan la pieza fuera de la cavidad. Los pasadores eyectores deben aplicar una fuerza uniforme en todo el componente para evitar la distorsión. Los ángulos de salida adecuados en el diseño de la pieza permiten que la pieza fundida se suelte del molde de acero sin rozamiento ni arrastre.
Las operaciones posteriores al vaciado siguen inmediatamente a la extracción. La pieza pasa por un tanque de enfriamiento para bajar rápidamente su temperatura. A continuación, una prensa de compensación hidráulica corta el sistema de rodadura, los desbordamientos y el exceso de rebabas. Finalmente, el desbarbado vibratorio o granallado prepara la superficie para la inspección final o el acabado secundario.
En una configuración de cámara caliente, el mecanismo de inyección, específicamente el cuello de cisne y el émbolo, se encuentran sumergidos directamente dentro del baño de metal fundido del horno de mantenimiento. Cuando el émbolo se retrae, el metal fluye naturalmente hacia la cámara. Cuando se dispara, el metal sube directamente por el cuello de cisne y entra en el troquel.
Los fabricantes utilizan este sistema exclusivamente para aleaciones de bajo punto de fusión como zinc, magnesio y plomo. Los metales con un punto de fusión más alto degradarían y disolverían rápidamente los componentes de acero sumergidos. Las máquinas de cámara caliente ofrecen claras ventajas en cuanto a velocidad. Debido a que el metal no requiere transferencia a través de una cuchara, los tiempos de ciclo son excepcionalmente rápidos. Los operadores suelen realizar cientos de disparos por hora. El sistema sumergido minimiza la exposición del metal al aire ambiente, lo que reduce la oxidación y da como resultado componentes densos y de alta precisión.
Los sistemas de cámara fría separan el horno de fusión del mecanismo de inyección. El metal fundido se transporta, generalmente mediante una cuchara robótica automatizada, desde un horno de mantenimiento hasta una manga de perdigones cilíndrica sin calentar unida a la máquina. Luego, un émbolo hidráulico avanza a través del manguito, empujando el metal hacia el interior del troquel.
Esta configuración es obligatoria para aleaciones de alto punto de fusión como aluminio, latón y cobre. Estos metales destruirían rápidamente los mecanismos de bombeo sumergidos de una máquina de cámara caliente. La principal desventaja es la velocidad del ciclo. El paso adicional de colocar metal en la manga fría extiende el tiempo del ciclo. También introduce una breve ventana donde el metal fundido entra en contacto con el aire ambiente. Esto requiere una automatización precisa del cucharón y un control del perfil de disparo para mantener el rendimiento y minimizar las inclusiones de óxido.
Característica del sistema | Línea de producción de cámara caliente | Línea de producción de cámara fría |
|---|---|---|
Mecanismo de inyección | Sumergido en baño de metal fundido | Manga fría externa, con cucharón de metal. |
Aleaciones compatibles | Zinc, magnesio, plomo | Aluminio, Latón, Cobre |
Velocidad del ciclo | Muy rápido (hasta cientos/hora) | Más lento (debido al paso del cucharón) |
Riesgo de oxidación | Bajo (metal extraído desde debajo de la superficie) | Moderado (expuesto durante el cucharón) |
Desgaste de herramientas | Menor estrés térmico en las piezas de la máquina | Alto estrés térmico en la manga y la punta. |
La capacidad de producir rápidamente piezas complejas y con una forma casi neta hace que este proceso sea un elemento básico de la fabricación moderna. En los sectores de automoción y maquinaria pesada, los ingenieros lo utilizan para fabricar componentes duraderos como bloques de cilindros de motor, cajas de transmisión y soportes estructurales. El cambio hacia los vehículos eléctricos ha aumentado aún más la demanda de nodos estructurales y carcasas de baterías de aluminio liviano.
La electrónica de consumo y las telecomunicaciones dependen en gran medida de este método para producir carcasas livianas que disipen el calor. El magnesio y el aluminio se prefieren para computadoras portátiles, marcos de teléfonos inteligentes y disipadores de calor de estaciones base 5G debido a su excelente conductividad térmica y propiedades de blindaje EMI.
Históricamente, el rango óptimo para este método de fabricación ha sido el de piezas de tamaño pequeño a mediano que pesan entre unas pocas onzas y cincuenta libras. Sin embargo, la reciente llegada de la megafundición, que utiliza prensas que superan las 6.000 toneladas, amplía activamente estos límites físicos. Los fabricantes de automóviles ahora fabrican carrocerías enteras de vehículos como componentes individuales.
La viabilidad financiera depende enteramente del volumen de producción. Los troqueles de acero endurecido para herramientas H13 necesarios para soportar presiones extremas y choques térmicos son costosos de diseñar y mecanizar. Calcular el punto de equilibrio implica amortizar este alto costo inicial de herramientas frente al costo de producción por pieza excepcionalmente bajo.
En comparación con el mecanizado CNC, la fundición se vuelve económicamente superior una vez que los volúmenes cruzan el umbral de 5.000 a 10.000 unidades. El mecanizado CNC ofrece cero costos de herramientas, pero altos tiempos por pieza y un desperdicio masivo de material. Por el contrario, la fundición en arena ofrece menores costos de herramientas pero produce acabados superficiales deficientes, menor precisión dimensional y tiempos de ciclo más lentos. Esto hace que la fundición en arena no sea adecuada para aplicaciones de alto volumen y tolerancias estrictas.
La inyección a alta presión produce una estabilidad dimensional excepcional. Las tolerancias estándar alcanzables suelen ser de ±0,002 pulgadas para dimensiones pequeñas, con una alta repetibilidad en tiradas de producción que abarcan cientos de miles de disparos. Esta precisión reduce drásticamente o elimina por completo la necesidad de operaciones de mecanizado secundarias.
El acabado de la superficie recién fundida es generalmente liso y uniforme, lo que refleja directamente el pulido de la matriz de acero. Las piezas emergen listas para una variedad de tratamientos superficiales secundarios. Dependiendo de la aleación, los componentes se pueden recubrir, recubrir con polvo, pintar o anodizar fácilmente para mejorar la resistencia a la corrosión o el atractivo cosmético.
Tipo de aleación | Tolerancia lineal estándar (por pulgada) | Espesor mínimo de pared | Acabado superficial típico (Ra) |
|---|---|---|---|
Aluminio (A380) | ± 0,002" | 0,060" - 0,080" | 32 - 63 µpulg. |
Zinc (Zamak 3) | ± 0,001" | 0,025" - 0,040" | 16 - 32 µpulg. |
Magnesio (AZ91D) | ± 0,002" | 0,040" - 0,060" | 32 - 63 µpulg. |
La ejecución exitosa requiere un estricto cumplimiento de los principios de Diseño para la Manufacturabilidad (DFM). El espesor de la pared debe permanecer lo más uniforme posible. Las secciones gruesas se enfrían más lentamente que las delgadas, lo que genera porosidad de contracción localizada y geometrías deformadas. En lugar de diseñar masas sólidas y gruesas, los ingenieros deben utilizar nervaduras y núcleos para mantener la integridad estructural y al mismo tiempo mantener las paredes delgadas.
Los ángulos de salida son obligatorios. Las paredes verticales paralelas a la dirección de la abertura del troquel deben estrecharse para permitir que la pieza se expulse suavemente. Los socavados requieren complejos deslizamientos mecánicos dentro de la herramienta. Las correderas aumentan los costos de herramientas e introducen posibles puntos de falla de mantenimiento en el piso de producción.
El atrapamiento de gas es el desafío más persistente en la inyección de metales a alta presión. Debido a que el metal entra en la cavidad a velocidades extremas, el flujo turbulento atrapa el aire ambiental y los lubricantes vaporizados del troquel antes de que escapen a través de las rejillas de ventilación. Esto da como resultado porosidad del gas, lo que compromete la resistencia mecánica de la pieza.
Las estrategias de mitigación requieren herramientas de alta ingeniería. Los diseños de compuertas avanzados garantizan un flujo de metal suave y calculado. Los pozos de desbordamiento mecanizados fuera de la cavidad de la parte principal captan la primera y más fría ola de metal y gases atrapados. Para componentes estructurales críticos, las instalaciones implementan tecnología de fundición a presión al vacío. Este sistema evacua el aire de la cavidad del molde apenas milisegundos antes de la inyección. Reduce drásticamente la porosidad interna y permite que las piezas finales se sometan a tratamiento térmico o soldadura.
Tipo de defecto | Causa primaria | Estrategia de mitigación del piso de fábrica |
|---|---|---|
Porosidad de los gases | Aire atrapado o lubricante vaporizado durante el llenado rápido. | Agregue sistemas de vacío, optimice la ventilación, reduzca el volumen de pulverización. |
Porosidad de contracción | Enfriamiento desigual en secciones de paredes gruesas. | Aumente la presión de intensificación, agregue líneas de enfriamiento, elimine las áreas gruesas. |
Cierres fríos | El metal se solidifica antes de llenar completamente la cavidad. | Aumente la temperatura de fusión, aumente la velocidad de disparo rápido, abra el espesor de la compuerta. |
Destello | La presión de inyección excede la fuerza de sujeción de la máquina. | Pasar a una prensa de mayor tonelaje y limpiar las superficies de contacto del troquel. |
El ambiente extremo dentro de la prensa tiene un alto impacto en los moldes de acero. La fatiga térmica, causada por el rápido calentamiento del metal fundido seguido del rápido enfriamiento de las líneas de agua internas, eventualmente causa pérdida de calor. La degradación por calor aparece como una red de finas grietas superficiales en la cara del troquel. El lavado ocurre cuando el metal de alta velocidad erosiona físicamente el acero cerca de la puerta. La soldadura ocurre cuando el aluminio fundido se une químicamente a la superficie del troquel de acero.
Los protocolos de mantenimiento preventivo maximizan la vida útil de la herramienta. Los ingenieros de herramientas deben retirar periódicamente las matrices, aliviarlas en un horno y volver a pulir las cavidades. Durante la producción, los colectores de pulverización automatizados aplican lubricantes especializados a base de agua o aceite entre cada disparo. Este lubricante proporciona una barrera térmica, ayuda en la liberación parcial y previene la soldadura.
Las instalaciones de fundición modernas utilizan una gran automatización para eliminar errores humanos y mantener una estricta consistencia térmica. Una celda de fundición típica integra un PLC central que se comunica con la prensa, el horno y múltiples robots.
Los robots de seis ejes se encargan del cucharón automatizado. Garantizan exactamente el mismo volumen de transferencias de metal a exactamente la misma velocidad en cada ciclo. Los pulverizadores automáticos aplican cantidades precisas de lubricante en áreas específicas del troquel. Los robots de extracción retiran la pieza caliente, verifican su integridad mediante sensores y la colocan en el tanque de enfriamiento o en la prensa de recorte. Este nivel de automatización estabiliza el ritmo térmico de la matriz, mejorando directamente la efectividad general del equipo (OEE) y reduciendo las tasas de desperdicio.
Establecer una instalación de fundición interna requiere una inversión de capital enorme. Más allá del costo de las prensas, los hornos y la robótica, la infraestructura de las instalaciones requiere importantes modificaciones. Las operaciones necesitan caídas de electricidad de alto voltaje, enormes torres de agua de refrigeración, ventilación especializada para el escape de los hornos y estrictos sistemas de cumplimiento ambiental para el manejo de lubricantes y escoria.
Para la mayoría de los OEM, aprovechar un fabricante contratado dedicado desplaza esta carga de CapEx a OpEx. Al utilizar la infraestructura existente de un proveedor establecido, las empresas evitan la pronunciada curva de aprendizaje de la gestión metalúrgica y el mantenimiento de máquinas. Sólo paga por las herramientas y el precio por pieza de los componentes terminados.
Al seleccionar un socio de fabricación por contrato, el equipo físico es sólo la mitad de la ecuación. Los sólidos sistemas de gestión de calidad dictan la confiabilidad de la cadena de suministro. Evalúe los socios potenciales según sus certificaciones, como ISO 9001 para fabricación general o IATF 16949 para aplicaciones automotrices.
Los proveedores avanzados utilizan capacidades de monitoreo de procesos en tiempo real. Los sistemas monitorean la velocidad y la presión del émbolo en cada disparo, rechazando automáticamente las piezas que quedan fuera de los parámetros establecidos. La estricta trazabilidad del material garantiza que cada componente terminado se remonta al lote específico de lingote en bruto y a la fecha y hora exactas de la fundición.
Inicie una revisión del Diseño para la fabricabilidad (DFM) con un ingeniero de herramientas para identificar secciones gruesas y posibles puntos de falla.
Finalice todos los ángulos y radios de desmoldeo en sus modelos CAD para garantizar una expulsión limpia y una vida útil más larga de la herramienta.
Determine sus requisitos de volumen anual exactos para calcular con precisión la amortización de herramientas.
Solicite una cotización detallada de herramientas y precio por pieza a proveedores certificados, asegurándose de que especifiquen sus estrategias de mitigación de la porosidad.
R: La fundición a presión a alta presión fuerza el metal hacia el molde a velocidades y presiones extremas, lo que la hace ideal para paredes delgadas y tiempos de ciclo rápidos. La fundición a baja presión utiliza una presión suave (generalmente menos de 15 psi) para llenar lentamente el molde de abajo hacia arriba. Esto da como resultado piezas más densas con significativamente menos porosidad, pero opera en tiempos de ciclo mucho más lentos.
R: La vida útil de la herramienta depende del metal que se funde y de la tensión térmica resultante. Los moldes de aluminio suelen durar entre 100.000 y 150.000 disparos debido a las altas temperaturas de inyección. Los moldes de zinc experimentan un choque térmico mucho menor y pueden durar fácilmente más de 1 millón de disparos antes de requerir reemplazo.
R: Las piezas estándar de alta presión generalmente no se pueden soldar ni tratar térmicamente. El proceso atrapa naturalmente pequeñas cantidades de gas dentro del metal. Si la pieza se calienta a temperaturas de soldadura o de tratamiento térmico, este gas atrapado se expande, provocando que la superficie del metal se ampolle y falle. Se requiere tecnología de fundición al vacío si estos procesos secundarios son necesarios.
R: El aluminio es el material más común debido a su excelente relación resistencia-peso y conductividad térmica. El zinc es muy preferido para aplicaciones que requieren precisión extrema, paredes delgadas y una larga vida útil de la herramienta. El magnesio se utiliza cuando las características ultraligeras son el principal requisito de diseño.
R: En una máquina de cámara fría, el metal fundido se transfiere mediante una cuchara desde un horno de mantenimiento a una manga de granalla horizontal sin calentar. Luego, un émbolo hidráulico avanza rápidamente, forzando al metal a entrar en la cavidad del troquel. Este método es obligatorio para aleaciones de alto punto de fusión, como el aluminio, que de otro modo disolverían los mecanismos de bombeo sumergidos.
R: La porosidad proviene de dos fuentes principales. La porosidad del gas ocurre cuando el aire ambiental o los lubricantes vaporizados quedan atrapados en el metal fundido durante la fase de inyección de alta velocidad. La porosidad por contracción ocurre cuando las secciones más gruesas del metal se enfrían y se contraen más lentamente que las áreas delgadas circundantes, creando vacíos internos.
R: Diseñar, mecanizar CNC, tratar térmicamente y probar un molde de acero endurecido es un proceso que requiere mucho tiempo. Los plazos de entrega suelen oscilar entre 8 y 12 semanas. Este plazo depende en gran medida de la complejidad geométrica de la pieza, la inclusión de correderas móviles y el retraso en la producción actual del fabricante específico.
