Las fundiciones operan bajo márgenes estrictos donde ineficiencias menores en los tiempos de ciclo o tasas de desperdicio se acumulan en pérdidas significativas de ingresos. Los procesos de fundición a presión por gravedad manuales y semimanuales están inherentemente obstaculizados por la fatiga humana, los parámetros de vertido inconsistentes y la alta variabilidad térmica. Estas limitaciones conducen a tasas de rendimiento impredecibles y a una vida útil más corta de los troqueles en entornos de fundición hostiles. La transición de estaciones manuales independientes a una línea de producción totalmente automatizada (que utiliza robótica, mesas giratorias sincronizadas y mecanismos de inclinación precisos) cambia el modelo operativo de la variabilidad dependiente de la mano de obra a la repetibilidad diseñada. Vemos que este cambio impacta directamente en el resultado final al estabilizar la gestión térmica y reducir drásticamente las tasas de desperdicio en series de producción complejas. Actualizar sus instalaciones elimina las conjeturas sobre el manejo del metal fundido y establece una base de producción continua y predecible.
Reducción del tiempo de ciclo: la integración de la extracción robótica y la alimentación de lingotes automatizada elimina los retrasos en la manipulación manual, lo que reduce significativamente los tiempos generales del ciclo.
Calidad y rendimiento: Los mecanismos automatizados de vertido e inclinación reducen la turbulencia y la variación de temperatura, lo que reduce directamente las tasas de desechos y prolonga la vida útil del troquel.
Selección de arquitectura: la elección entre líneas lineales, de carrusel o inclinadas especializadas depende en gran medida del volumen de producción, la geometría de las piezas y el espacio disponible en las instalaciones.
Realidad de la implementación: La implementación exitosa requiere una planificación rigurosa de las instalaciones, incluida la distribución de servicios públicos (aire, gas, electricidad) y protocolos de mantenimiento proactivo para soportar condiciones ambientales adversas.
Evaluar la eficiencia de la fundición requiere establecer métricas de referencia estrictas. El éxito depende de la consistencia del tiempo del ciclo, el porcentaje de desperdicio, la utilización de mano de obra y la longevidad de la matriz. Las operaciones manuales introducen variables impredecibles en cada una de estas métricas. Los operadores experimentan fatiga, lo que provoca tiempos de extracción prolongados y velocidades de vertido irregulares. Esta inconsistencia aumenta directamente los tiempos de ciclo y aumenta el porcentaje de desechos debido a errores de funcionamiento, cierres en frío y porosidad. Cuando depende del trabajo manual para tareas repetitivas y exigentes, acepta un cierto nivel de inestabilidad operativa.
La variación térmica sigue siendo el elemento más destructivo en las operaciones de fundición manual. Los retrasos inconsistentes en el vertido provocan graves fluctuaciones en las temperaturas de las matrices. Este ciclo térmico acelera la fatiga térmica prematura e induce microfisuras en el acero para matrices, particularmente en materiales de herramientas comunes como el H13. A medida que el troquel se degrada, inevitablemente se producen imprecisiones dimensionales en las piezas fundidas. Los sistemas de control automatizados eliminan estas fluctuaciones. Mantener un equilibrio térmico estricto preserva la integridad estructural de los moldes de hierro fundido y acero, lo que extiende significativamente su vida útil operativa. Obtiene más disparos por matriz y dedica menos tiempo a la reparación de herramientas.
Depender de operadores humanos en entornos de alta temperatura presenta graves limitaciones y riesgos de seguridad. La extracción manual crea cuellos de botella inmediatos en la producción. Las piezas de fundición pesadas requieren esfuerzo físico, lo que ralentiza toda la línea a medida que el operador se cansa durante el turno. Además, la manipulación manual de metal fundido conlleva responsabilidades de seguridad inherentes. La exposición al calor radiante, salpicaduras de aluminio y vapores tóxicos crea un entorno de trabajo peligroso que la automatización mitiga fácilmente. Sacar a los operadores de la zona de vertido inmediata reduce las tasas de lesiones y reduce las responsabilidades de seguro.
Métrica operativa | Características del proceso manual | Características del proceso automatizado |
|---|---|---|
Tiempo de ciclo | Altamente variable, dependiendo de la fatiga del operador | Ritmo diseñado y estrictamente consistente |
Temperatura del troquel | Fluctúa violentamente entre vertidos. | Mantenido dentro de una ventana térmica ajustada |
Tasa de chatarra | Alta incidencia de errores de ejecución y porosidad. | Minimizado mediante una dinámica de vertido controlada |
Vida útil de las herramientas | Acortado por choque térmico y microfisuras. | Ampliado mediante una gestión térmica constante |
La selección de la arquitectura de automatización correcta dicta la máxima eficiencia de la fundición. Las configuraciones primarias abordan diferentes volúmenes de producción, diseños de instalaciones y complejidades de piezas. Trazar estos enfoques permite a las fundiciones alinear sus inversiones de capital con objetivos operativos específicos. No se puede forzar un programa de producción de alta mezcla en una línea de carrusel rígido sin sufrir tiempos de inactividad masivos durante los cambios.
Las líneas de separación horizontales dominan la producción de piezas fundidas planas, anchas o de múltiples cavidades. Una línea de producción automatizada de fundición a presión por gravedad horizontal utiliza mecanismos que abren y cierran las mitades del molde a lo largo de un plano horizontal. Esta configuración simplifica la colocación de núcleos y la expulsión de piezas para geometrías específicas. Las fundiciones suelen implementar estas máquinas en configuraciones lineales o de carrusel, según sus requisitos de espacio y volumen.
Las configuraciones lineales disponen las máquinas en línea recta, atendidas por un pórtico o un robot montado sobre orugas. Esta configuración se adapta a instalaciones con espacios reducidos y permite la expansión modular. Puede agregar máquinas a la línea a medida que aumenta la demanda. Las configuraciones de carrusel utilizan una mesa giratoria para indexar las máquinas a través de zonas dedicadas de vertido, enfriamiento y extracción. Una mesa giratoria estándar de 4 estaciones integra distribuidores giratorios de alta durabilidad para aire, gas y electricidad. Esta distribución central de servicios gestiona múltiples máquinas de fundición simultáneamente, maximizando el espacio y garantizando ritmos de ciclo continuos e ininterrumpidos.
Las geometrías complejas requieren una dinámica de fluidos avanzada durante la fase de vertido. Una línea de producción de fundición a presión por gravedad con inclinación industrial utiliza mecanismos de vertido con inclinación programables para gestionar el flujo de metal fundido. La máquina comienza en un ángulo inclinado y gradualmente regresa a la posición horizontal a medida que el metal ingresa a la cavidad del troquel. Esta acción mecánica imita las cuidadosas técnicas de vertido manual utilizadas por los maestros fundidores, pero la ejecuta con precisión robótica.
Controlar el ángulo exacto y la velocidad del vertido minimiza la turbulencia del metal. La reducción de la turbulencia previene la formación de inclusiones de óxido y porosidad de gas atrapado. Este perfil de relleno controlado mejora significativamente las propiedades mecánicas de piezas fundidas complejas, asegurando una mayor densidad y un acabado superficial superior. Las líneas basculantes se destacan en la producción de componentes estructurales para automóviles donde la integridad metalúrgica sigue siendo no negociable. Si funde piezas de suspensión o colectores estancos a la presión, el vertido inclinado es el estándar.
Conectar funciones automatizadas específicas con resultados comerciales medibles aclara el valor de actualizar la infraestructura de fundición. Cada movimiento robótico y la integración de sensores deben influir directamente en los tiempos de ciclo, la reducción de desechos o la utilización de mano de obra. No instalas robots por estética; los instalas para mover el metal más rápido y más limpio.
Las fundiciones modernas implementan robots de 6 ejes que operan dentro de "islas de robots" autónomas. Estas células robóticas estandarizan la extracción de piezas terminadas, eliminando los retrasos variables causados por los operadores humanos. El robot agarra la pieza fundida con precisión exacta, asegurando que no se produzcan daños durante la expulsión del molde. Las capacidades de carga útil de estos robots suelen superar los 150 kg, lo que les permite manejar disparos masivos de múltiples cavidades con facilidad.
La integración de tareas inmediatas de preacabado dentro de la misma celda automatizada comprime aún más los plazos de producción. El robot extrae la pieza y la presenta inmediatamente a estaciones automatizadas para la extracción del núcleo, el corte ascendente y el desbarbado inicial. La consolidación de estos pasos reduce el inventario de trabajos en curso y minimiza el espacio requerido para las operaciones de mecanizado secundario. Pasas del metal fundido en bruto a una pieza semiacabada dentro de una única celda vigilada.
El llenado automático y los parámetros de vertido sincronizados garantizan una dosificación volumétrica exacta. El sistema suministra la cantidad precisa de metal fundido necesaria para cada disparo a un caudal constante. Esta precisión elimina los vertidos cortos y el exceso de destellos, lo que reduce directamente la tasa de desechos. La secuencia de vertido suele seguir estos pasos programados:
La cuchara automatizada se sumerge en el horno de mantenimiento y utiliza un sensor láser para detectar el nivel exacto de metal.
El cucharón se retrae y se mueve hacia el recipiente de vertido, eliminando la escoria de la superficie si está equipado con un accesorio desnatador.
El sistema inicia el vertido, haciendo coincidir el caudal con el diseño de compuerta específico del troquel.
Al finalizar, la cuchara regresa a la posición inicial mientras comienza la secuencia de enfriamiento del troquel.
La alimentación automatizada de lingotes desempeña un papel fundamental en el mantenimiento de la calidad del metal. Dejar caer manualmente lingotes fríos en un horno de mantenimiento provoca un choque térmico severo en el baño fundido, lo que provoca caídas de temperatura y congelación localizada. Los alimentadores automáticos introducen los lingotes precalentados en la masa fundida a intervalos controlados. Este proceso mantiene niveles precisos del horno y garantiza que el metal permanezca a la temperatura óptima de vertido.
Los ritmos de ciclo estrictos dependen de secuencias automatizadas de cierre y apertura de troqueles. Los interruptores hidráulicos o servoaccionados ejecutan estos movimientos con alta velocidad y fuerza de bloqueo precisa. Esta consistencia evita que el troquel se desintegre y garantiza la precisión dimensional a lo largo de miles de ciclos. Evita la variación dimensional que se produce cuando las abrazaderas manuales se aflojan durante un turno.
Los sistemas integrados de enfriamiento y calentamiento de matrices mantienen un equilibrio térmico óptimo. Los termopares integrados en las herramientas monitorean las temperaturas en tiempo real. El sistema activa automáticamente el agua de refrigeración o los elementos calefactores para mantener el troquel dentro de un margen de temperatura ajustado. Esta gestión térmica evita puntos calientes, reduce la soldadura y garantiza una mayor repetibilidad para cada fundición. Un ciclo térmico bien gestionado es la base de una baja tasa de desechos.
La evaluación de las ventajas y desventajas financieras y operativas de la automatización requiere un marco estructurado. Las fundiciones deben equilibrar los costos iniciales con las ganancias de eficiencia a largo plazo, las limitaciones de las instalaciones y la flexibilidad de producción. Tienes que mirar tu cartera de pedidos y decidir qué tipo de máquina se adapta a tu realidad de producción real.
Arquitectura de producción | Volumen de producción óptimo | Complejidad de la pieza | Requisito de huella |
|---|---|---|---|
Línea de producción lineal | Medio a alto | Bajo a Medio | Estrecho, rectangular |

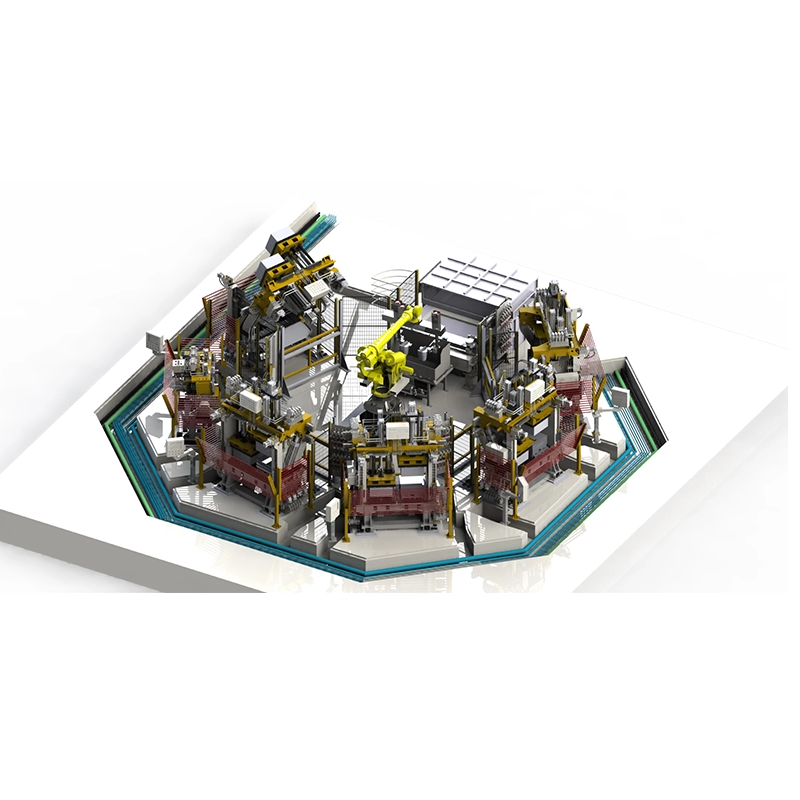

Carrusel (Mesa Rotacional) | Alto (baja mezcla) | Bajo a Medio | Cuadrado, Centralizado |
Línea de producción inclinable | Medio | Alto (Estructural) | Flexible, basado en células |
La implementación de una moderna máquina de fundición a presión por gravedad requiere un alto gasto de capital inicial. Las fundiciones deben sopesar este CapEx con los ahorros operativos a largo plazo. Las líneas automatizadas reducen drásticamente los costos de mano de obra directa al reemplazar los vertedores y extractores manuales. Además, la reducción de las tasas de desechos y el menor desperdicio de energía gracias a los ciclos optimizados de fusión y mantenimiento aceleran el período de recuperación. La mayoría de las instalaciones logran un retorno de la inversión en un plazo de 18 a 36 meses basándose únicamente en la reducción de desechos y el aumento del rendimiento. Dejas de pagar para volver a fundir piezas fundidas en mal estado.
La automatización introduce un equilibrio entre flexibilidad y rendimiento bruto. La producción de bajo volumen y alta mezcla requiere cambios frecuentes de matrices. En líneas automatizadas altamente integradas, estos cambios provocan un tiempo de inactividad significativo. Por el contrario, la producción de alto volumen y baja mezcla sobresale en carruseles y líneas lineales. Las fundiciones deben analizar sus carteras de pedidos para determinar si las celdas automatizadas dedicadas o las estaciones robóticas flexibles y de cambio rápido ofrecen la mejor opción operativa. Si cambia los troqueles tres veces por turno, un carrusel enorme acabará con su eficiencia.
La actualización a la automatización afecta las herramientas existentes. Es posible que los moldes tradicionales de hierro fundido o acero diseñados para procesos manuales lentos no resistan los tiempos de ciclo más rápidos y agresivos de una línea automatizada. Las fundiciones deben evaluar las implicaciones de costos de modernizar las matrices existentes con canales de enfriamiento mejorados y sistemas eyectores robustos para manejar mayores cargas térmicas y mecánicas. No se puede colocar un troquel manual de 20 años en una máquina automatizada de alta velocidad y esperar que sobreviva.
La instalación y funcionamiento de líneas automatizadas en fundiciones existentes presenta desafíos prácticos. La mitigación proactiva de riesgos garantiza que el nuevo equipo sobreviva al medio ambiente y proporcione las ganancias de eficiencia proyectadas. Tienes que preparar tus instalaciones antes de que lleguen los camiones con el equipo.
Los robots industriales estándar fallan rápidamente en las fundiciones. La automatización requiere características ambientales específicas de supervivencia. Los robots deben tener grados de protección IP67 o IP69 para resistir lavados a alta presión y la entrada de partículas finas. Las cubiertas de fundición resistentes al calor protegen el cableado sensible del calor radiante y las salpicaduras de material fundido. Las muñecas presurizadas evitan que el polvo abrasivo de óxido de aluminio destruya los engranajes y cojinetes internos. Si compras un robot de línea de montaje estándar para una fundición, lo sustituirás en el plazo de un año.
Las líneas automatizadas exigen requisitos espaciales específicos. Las envolventes robóticas requieren vallas de seguridad extensas, mientras que las mesas giratorias exigen una huella grande y centralizada. Las fundiciones deben realizar un mapeo espacial 3D preciso antes de la instalación. Debe tener en cuenta el acceso de los montacargas, las autorizaciones de mantenimiento y el flujo de materiales.
Una infraestructura sólida evita paros catastróficos en las líneas. Las celdas automatizadas requieren aire comprimido de gran volumen, líneas de gas estables para calentar el troquel y distribución eléctrica de alto amperaje. Actualizar los servicios públicos de las instalaciones antes de la instalación evita caídas de voltaje y pérdidas de presión neumática que interrumpen los ritmos del ciclo automatizado. Una caída en la presión del aire durante una secuencia de apertura del troquel detendrá toda la línea.
La automatización cambia la dinámica de la fuerza laboral del trabajo manual a la supervisión técnica. Los operadores deben mejorar sus habilidades para administrar interfaces PLC, solucionar fallas robóticas y monitorear datos térmicos. Las fundiciones deben invertir en programas integrales de formación durante la fase de puesta en marcha. Estás reemplazando los músculos con habilidades técnicas para solucionar problemas.
El mantenimiento preventivo se vuelve crítico. Las duras y abrasivas condiciones de fundición degradan rápidamente los sensores y las uniones mecánicas. El establecimiento de estrictos protocolos de mantenimiento protege la inversión de capital y garantiza el máximo tiempo de actividad. Siga un cronograma rígido para mantener la línea en movimiento.
Diariamente: limpie todos los sensores ópticos y niveles láser para evitar lecturas falsas debido al polvo de aluminio.
Semanalmente: lubrique todos los mecanismos de palanca e inspeccione las líneas hidráulicas para detectar degradación por calor.
Mensualmente: realice imágenes térmicas de gabinetes eléctricos para identificar contactores defectuosos o circuitos sobrecargados.
Trimestralmente: recalibrar la ruta robótica y verificar la precisión del sistema de cuchara automatizado.
El vertido automatizado genera humo y vapores concentrados. La integración de campanas de extracción de humos automatizadas directamente sobre las zonas de vertido y enfriamiento mantiene la calidad del aire y cumple con los estándares de salud ocupacional. El cumplimiento de la seguridad requiere barreras físicas sólidas. La integración de interbloqueos de seguridad en las puertas de acceso y el despliegue de cortinas de luz alrededor de las células robóticas activas protege al personal de movimientos automatizados y puntos de pellizco. No se pueden pasar por alto los circuitos de seguridad en una celda de fundición automatizada.
Si bien la inversión inicial sigue siendo sustancial, la automatización de las operaciones de fundición a presión por gravedad representa una evolución necesaria para las fundiciones modernas. Alejarse de los procesos manuales elimina las variables de la fatiga humana y la gestión térmica inconsistente. Las fundiciones que adoptan estas tecnologías logran una repetibilidad estricta, un rendimiento significativamente mayor y una menor dependencia de la escasa mano de obra. Estabiliza su proceso y asegura su capacidad de producción.
Los tomadores de decisiones deben alinear la arquitectura del equipo con sus perfiles de producción específicos. Seleccione una configuración de línea horizontal para tiradas de gran volumen de geometrías más simples donde el rendimiento bruto dicta la rentabilidad. Opte por una línea de producción inclinable cuando fabrique piezas estructurales complejas que exigen una integridad metalúrgica estricta y una porosidad mínima.
Realice las siguientes acciones para iniciar la actualización de la automatización:
Ejecute una auditoría integral del tiempo de ciclo y de los desechos en todas las líneas manuales actuales para establecer métricas de referencia.
Categorice su inventario de herramientas existente para determinar qué troqueles requieren modernización térmica o mecánica para ciclos automatizados.
Solicite un estudio de viabilidad espacial y de servicios públicos a un integrador de automatización de fundición especializado para trazar los requisitos de las instalaciones.
Desarrollar un programa de mejora de habilidades específico para la transición de los operadores manuales actuales a roles de supervisión técnica.
R: La mayoría de las fundiciones logran un retorno total de la inversión en un plazo de 18 a 36 meses. Este cronograma depende de la reducción de las tasas de desperdicio, la disminución de los costos laborales y el aumento general en el rendimiento de la producción en comparación con las operaciones manuales anteriores.
R: El vertido con inclinación programable controla el ángulo y la velocidad del metal fundido que ingresa al troquel. Este flujo controlado minimiza la turbulencia, lo que evita inclusiones de óxido y porosidad de gas atrapado, lo que da como resultado propiedades mecánicas superiores.
R: Sí, pero requiere modificaciones de ingeniería. Las matrices manuales a menudo necesitan canales de enfriamiento internos mejorados, sistemas de pasadores de expulsión automatizados y puntos de montaje reforzados para manejar los tiempos de ciclo más rápidos y las fuerzas mecánicas de las líneas automatizadas.
R: Las líneas lineales organizan las máquinas en una fila recta, lo que es ideal para instalaciones con espacios reducidos y expansión modular. Las líneas de carrusel utilizan una mesa giratoria para mover las máquinas a través de zonas dedicadas, maximizando el rendimiento para una producción de alto volumen y baja mezcla en un espacio centralizado.
R: Los robots de seis ejes operan dentro de celdas automatizadas para extraer piezas fundidas en caliente con precisión. Inmediatamente transfieren la pieza a estaciones adyacentes para retirar la arena del núcleo, cortarla ascendente y desbarbarla, lo que reduce drásticamente el inventario de trabajos en curso.
R: Los robots de fundición requieren clasificaciones IP67 o IP69 para bloquear el polvo y los líquidos. Utilizan chaquetas resistentes al calor para proteger los cables de salpicaduras fundidas y cuentan con muñecas presurizadas para evitar que las partículas abrasivas dañen los cojinetes internos.
R: La automatización prolonga la vida útil del molde manteniendo un estricto equilibrio térmico. Los tiempos de ciclo consistentes y los sistemas de enfriamiento integrados evitan los picos y caídas severas de temperatura asociados con el vertido manual, lo que reduce la fatiga térmica y las microfisuras.
